显示屏控制卡(ED display control card)负责从计算机的串口接收图片显示信息，将其放入帧存储器中，并在分区驱动模式下生成led电子显示屏所需的串行显示数据和扫描控制序列。led显示控制系统也称为led显示控制器(LED display controller)和led显示控制卡。

　　led电子显示屏主要显示各种字符、符号和图形。屏幕上显示的信息由计算机编辑，通过RS232/485串口预置到led电子显示屏的帧存储器中，然后逐屏显示播放，循环往复。显示模式丰富多彩，显示屏离线工作。led电子显示屏因其控制灵活、操作方便、成本低廉而广泛应用于各种社会行业。目前，几种常用的控制卡有:at2控制卡、at3控制卡、at4控制卡和at42分区卡。

　　led电子显示屏控制系统分为:

　　led电子显示屏异步控制系统，又称led电子显示屏离线控制系统或离线卡，主要用于显示各种字符、符号、图形或动画。图像显示信息由计算机编辑，通过RS232/485串口预加载到led电子显示屏的帧存储器中，然后逐屏显示和播放。显示模式丰富多彩，变化多端。其主要特点是:操作简单，价格低廉，适用范围广。led电子显示屏的简单异步控制系统只能显示数字钟、字符和特殊字符。除了简单控制系统的功能外，本发明还具有控制不同区域显示屏内容的大特点，支持模拟时钟显示、倒计时、图片、表格和动画显示，并具有时间转辙机、温度控制、湿度控制等功能。

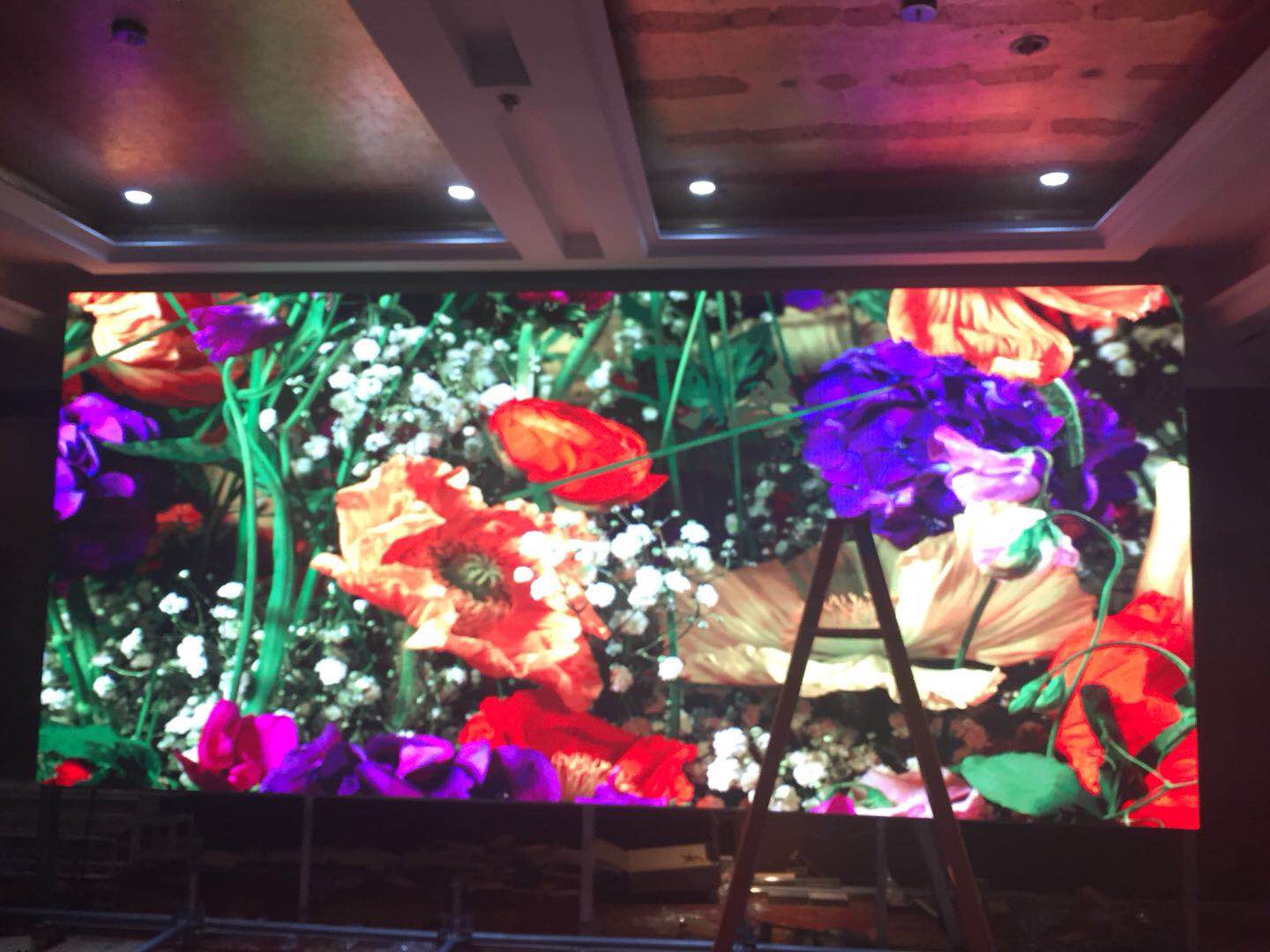

　　本发明涉及一种led电子显示屏同步控制系统，主要用于实时显示视频、图文、通知等，主要用于室内或室外全彩led大屏幕显示。该led电子显示屏同步控制系统控制led电子显示屏的工作模式基本等同于计算机显示器的工作模式。该led电子显示屏同步控制系统以至少60帧/秒的更新速率实时逐点映射计算机显示器上的图像，通常具有多灰度彩色显示能力，能够达到多媒体广告效果。其主要特点是:实时性强、表达丰富、操作复杂、价格昂贵。一套led显示同步控制系统一般由发送卡、接收卡和数字视频接口视频卡组成。
